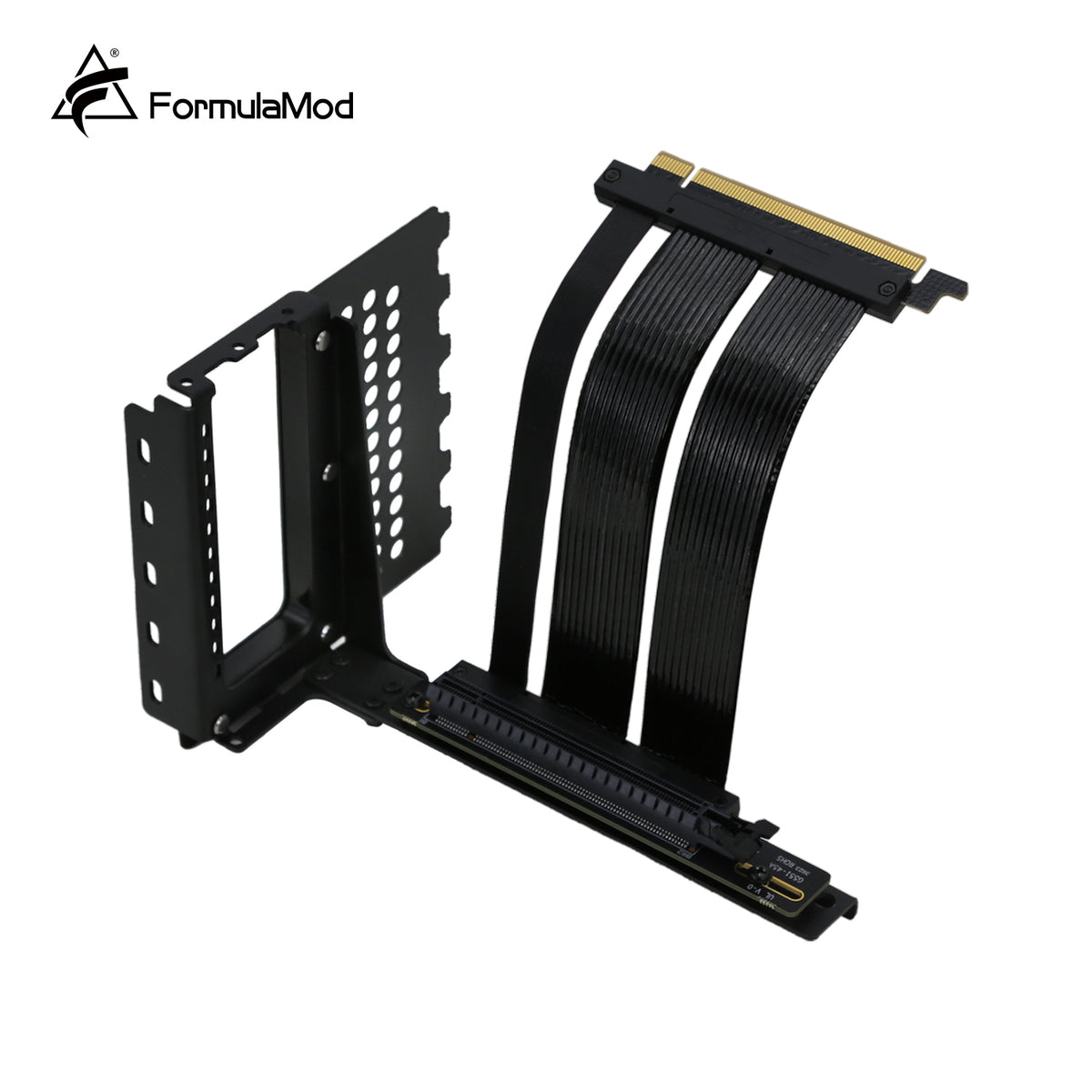

FormulaMod Kit de soporte vertical de cable elevador PCIe 4.0, adaptador de cable de extensión de tarjeta gráfica con ángulo de 90°, soporte vertical de metal, Fm-XKYCX

1. El contenido real del producto se basa en las opciones del producto en el enlace; otros elementos como la GPU, la carcasa, la placa base, etc., son solo para mostrar el escenario de uso y como referencia.

2. En caso de actualizaciones de apariencia y estructura, no se enviará aviso adicional, prevalecerá el objeto real.

P1: ¿Por qué la PCB en el lado del conector del cable vertical necesita ser tan ancha?

R1: Para buscar la máxima baja atenuación, evitando que las señales de alta frecuencia pasen a través de los orificios pasantes de la PCB (los orificios pasantes tienen un gran impacto en las señales de alta frecuencia).

P2: ¿Por qué no usar un conector PCIe 4.0 con armadura metálica?

R2: Para buscar el máximo rendimiento.

Porque los conectores 4.0 actuales con armadura metálica tienen pines de soldadura tipo aguja. Aunque son relativamente fuertes, estos pines de soldadura tendrán un efecto de antena, lo que provocará un aumento de la diafonía, una gran desviación de impedancia, un aumento de la pérdida de inserción y otros problemas. (Para los conectores PCIe 5.0, la mayoría de los fabricantes básicamente no utilizan este tipo de pin de soldadura).

P3: ¿Cuál es la comparación de velocidad de PCIe 4.0 X16 y PCIe 3.0 X16?

R3: PCIe 4.0 X16, la velocidad máxima teórica es de 32 GB/s, y actualmente la velocidad medida de la mayoría de las tarjetas gráficas PCIe 4.0 es de 20 GB/s-25 GB/s.

PCIe 3.0 X16, la velocidad máxima teórica es de 16 GB/s, y actualmente la velocidad medida de la mayoría de las tarjetas gráficas PCIe 3.0 es de 8 GB/s-13 GB/s.

P4: ¿La calidad del cable de extensión de la tarjeta gráfica determina la velocidad de transmisión?

R4: Sí, pero no del todo. La razón correcta es que para un cable de extensión 3.0, placa base 4.0 + tarjeta gráfica 4.0, la velocidad definitivamente no excederá los 16 GHz.

La razón incorrecta es que para un cable de extensión 4.0, placa base 4.0 + tarjeta gráfica 4.0 que puede hacer que el sistema tenga un margen de atenuación suficiente, el límite superior de la velocidad de transferencia está determinado por la CPU y la tarjeta gráfica, pero definitivamente puede exceder los 16 GB/s.

P5: ¿Aumentará la atenuación cuanto más larga sea la línea?

R5: Sí, la atenuación de nuestro producto de 20 cm es de aproximadamente 2.8 dB, y la atenuación de nuestro producto de 1 metro de largo es de aproximadamente 7 dB.

P6: ¿Cómo juzgar el rendimiento de alta frecuencia de un cable de extensión PCIe 4.0?

R6: Utilice métodos de prueba profesionales:

Los analizadores de red de más de 20 GHz prueban la atenuación en la banda de frecuencia especificada en la especificación PCIe 4.0. Cuanto menor, mejor.

P7: ¿Se puede doblar el cable vertical?

R7: Sí, el cable se puede doblar en cualquier ángulo. El doblado y la conformación a 90°/180° no afectarán el rendimiento.
